5. august 2022, kl. 15:56
Virksomheden Linex Manufacturing har overvundet en måleudfordring ved at introducere en 3D-metalprintet brugerdefineret stylus på et Equator-målesystem, fremhæver Renishaw.
Med et skift til det automatiserede målesystem Renishaws Equator 300 gav canadiske Linex Manufacturing den inspektionshastighed og målenøjagtighed, firmaet havde brug for.
I et projekt, der blev implementeret, før den større Equator 500 blev tilgængelig, lå målepunkterne på et emne lige uden for målemaskinens radius. Og standard stylusforlængelser ikke kunne anvendes.
Annonce - artiklen fortsætter under banneret
Derimod viste det sig, at en additivt fremstillet brugerdefineret stylus var svaret på udfordringen.
Renishaw foreslog, da en probeopsætning ved hjælp af flere komponenter ikke gav den nødvendige stabilitet i kostruktionen, at udvikle en brugerdefineret stylus ved hjælp af 3D-metalprint.

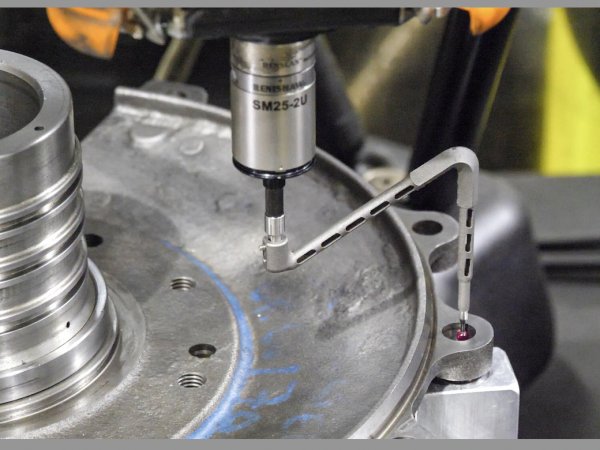

Udtænkt digitalt med 3D CAD-software og printet på Renishaws Solutions Center i Ontario, Canada, blev en Z-formet stylus produceret som en monolitisk konstruktion i ét stykke.
Endvidere bød probeopbygningen på et integreret gitterværk for at reducere vægt og undgå risikoen for falske målinger.
Konklusionen blev, at introduktionen af den specialdesignede, additivt fremstillede stylus bragte Linex den nøjagtighed og repeterbarhed, som behøvedes for at inspicere features, der normalt ligger uden for Equator 300-maskinens rækkevidde.
